Page 9 - rivista_inossidabile_216

PAGINA TECNICA

curve di trasformazione per gli austenitici
“standard” siano spostate a tempi di almeno un
ordine di grandezza maggiore rispetto a quelli
dei superaustenitici.
isto l'elevato tenore di Cr e o, le fasi
secondarie che possono formarsi comprendono:
Ÿ Fase χ (chi): reticolo bcc con 58 atomi e
costituita da Fe, Ni, Cr e o. Non viene
considerata una fase TCP (tetragonally-close
pac ed, con alti numeri di coordinazione)
pura in quanto nel guscio di coordinazione
13 non mostra solo facce triangolari.
Ÿ Fase σ (sigma): reticolo bct. Fase di tipo TCP
con 3 atomi e stechiometria generalmente
indicata da (Fe, Ni) (Cr, o) . y Le leghe di Ni sono una particolare famiglia di
Ÿ Fasi di Laves: reticolo hcp. Tipo TCP con 12 materiali metallici non ferrosi con struttura
atomi e stechiometria generalmente indicata austenitica già dalla solidificazione. In Tab. 2 sono
da Fe (con o in questo caso). presenti le analisi chimiche di due leghe di Ni di
2
Ÿ Carburi. interesse tecnologico.
Le leghe di Ni sono sistemi multicomponente
con analisi chimica complessa, le loro proprietà
possono essere modificate, escludendo
l'incrudimento a freddo e le leghe D (o ide
dispersion strengthening), mediante opportuni
fenomeni metallurgici:
Ÿ oluzione solida (solid-solution hardening).
Ÿ Formazione di carburi.
Ÿ Indurimento per precipitazione di composti
intermetallici.
Con riferimento alla Tab. 2, si riporta di seguito
una breve descrizione dei materiali con alcune

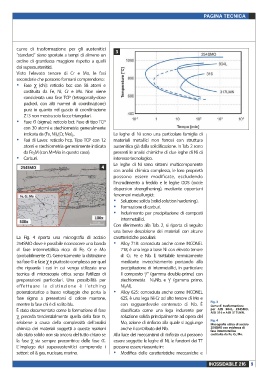

La Fig. riporta una micrografia di acciaio caratteristiche peculiari:
25 dove è possibile riconoscere una banda Ÿ Alloy 718: conosciuta anche come INC NEL
di fase intermetallica ricca di Fe, Cr e o 718, è una lega a base Ni con elevato tenore
(probabilmente σ). enericamente la distinzione di Cr, Fe e Nb. trattabile termicamente
tra fase σ e fase χ è piuttosto complessa per quel mediante invecchiamento portando alla
che riguarda i casi in cui venga utilizzata una precipitazione di intermetallici, in particolare
tecnica di microscopia ottica senza l'utilizzo di il composto γ” (gamma double-prime) con
preparazioni particolari. Una possibilità per stechiometria Ni Nb, e γ' (gamma primo,
3
effettuare la distinzione è l'etching Ni Al).
3
potenziostatico a basso voltaggio che porta la Ÿ Alloy 625: conosciuta anche come INC NEL
fase sigma a presentarsi di colore marrone, 625, è una lega Ni-Cr ad alto tenore di o e
mentre la fase chi è di solito blu. con ragguardevole contenuto di Nb. Fig.
Curve di tras ormazione
stato documentato come la formazione di fase classificata come una lega indurente per per AISI 0 L 25 SMO
AISI 16 e AISI 17LMN.
χ preceda tendenzialmente quella della fase σ, soluzione solida principalmente ad opera del
sebbene a causa della complessità dell'analisi o, azione di rinforzo alla quale si aggiunge Fig.
Micrografia ottica di acciaio
chimica dei materiali soggetti a queste reazioni anche il contributo del Nb. 25 SMO con evidenza di
ase intermetallica
allo stato solido non sia ancora del tutto chiaro se Alla luce dei meccanismi di rinforzo cui possono costituita da Fe Cr Mo.
la fase χ sia sempre precorritrice delle fase σ. essere soggette le leghe di Ni, le funzioni dei TT
L'impiego dei superaustenitici comprende i possono essere riassunte in:
settori: oil & gas, nucleare, marino. Ÿ odifica delle caratteristiche meccaniche e

216 9
