Page 8 - rivista_inossidabile_216

PAGINA TECNICA
I trattamenti termici per gli

acciai inossidabili superaustenitici e per le

leghe di nichel

S Nell'accezione pi generale e semplicistica, il eccezionale resistenza a corrosione e proprietà
trattamento termico (di seguito TT) è un meccaniche di rilievo ottenute grazie ad elevati
processo tecnologico che implica il riscaldo di un contenuti di o e N, da cui il loro nome. Il o è
materiale fino ad una data temperatura, il un atomo sostituzionale ferritizzante la cui azione
mantenimento per un certo tempo ed un deve essere compensata dal tenore di Ni che,
raffreddamento finale pi o meno rapido in rispetto ad un austenitico standard, è pi elevato
funzione del risultato desiderato. . vviamente, per via della stabilizzazione dell'austenite anche a
Tab. 1
Tab. 1 Trade name EN %C %Cr %Ni %Mo %N

Analisi chimica tipica di tre
acciai inossidabili 904L 1.4539 0.02 19.0-21.0 24.0-26.0 4.0-5.0 0.15

superaustenitici.
25-6MO | 1925 hMo 1.4529 0.02 19.0-21.0 24.0-26.0 6.0-7.0 0.15-0.25
254SMO/F44 1.4547 0.02 19.5-20.5 17.5-18.5 6.0-7.0 0.18-0.25
1 25-6MO temperatura ambiente. Il o è anche un forte
904L catalizzatore della ripassivazione, migliorando la
resistenza a corrosione. L'azoto (atomo
254SMO
interstiziale) introdotto come elemento
desiderato nell'acciaio dopo l'avvento del
processo A D ha invece forte carattere
austenitizzante.
In Tab. 1 sono presenti le analisi tipiche di tre
acciai superaustenitici, in Fig. 1 la loro posizione
nel diagramma di ch f er.
Questi acciai garantiscono elevate proprietà
meccaniche tramite indurimento per soluzione
Cr equivalente
solida e non formano fasi di rinforzo dopo TT,
fase di riscaldo e raffreddamento dovranno avere motivo per cui il trattamento impiegato è una
velocità calibrate in funzione della natura di solubilizzazione. La microstruttura per le tre
materiale e TT. tipologie citate in Tab.1 è riportata all'interno
Di seguito si riportano alcuni aspetti di interesse della Fig. 2.
per quel che concerne il TT di due famiglie di La composizione chimica rende questi acciai
leghe metalliche di rilevanza tecnologica: acciai proni a formare fasi deleterie al raffreddamento
ino superaustenitici e leghe di nichel. da temperature elevate già dopo tempi piuttosto
I superaustenitici sono una famiglia di leghe con brevi. In Fig. 3, infatti, è possibile notare come le
2

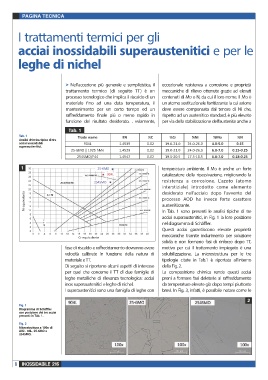

Fig. 1
Diagramma di Sch er
con posizione dei tre acciai
presenti in Tab. 1.
Fig. 2
Microstruttura a 100x di
AISI . 0 L 25-6MO e
25 SMO.

8 216
